环网柜肘型电缆头在线测温装置
发布时间:2023-03-18浏览次数:982

配电柜终端接头在线测温装置是山东盛和电子有限公司针对电缆肘型连接头内芯温度监测,研发的内置式无源无线测温终端装置,该产品采用内置式一体化设计,应用电压感应取能供电和ZigBee无线通信技术,可直接替代原有堵头,无需额外配件,易安装、便调试、免维护、适配欧式、美式电缆接头,适用于中压环网柜、开闭所、电缆分支箱等电缆肘型头温度在线监测。


1.功能特点

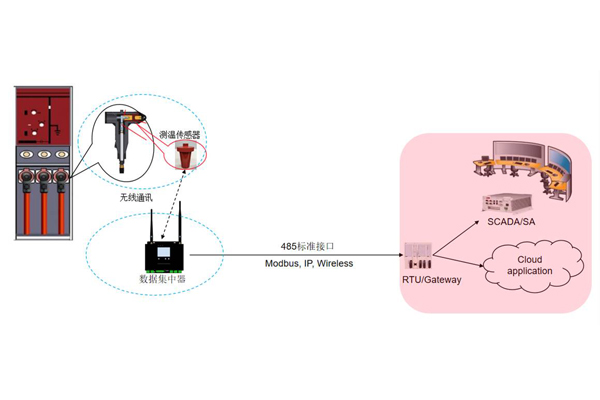

  • 配电柜终端接头在线测温装置包括测温终端、数据集中器、无线传输模块、上位机监控软件、手机APP等。

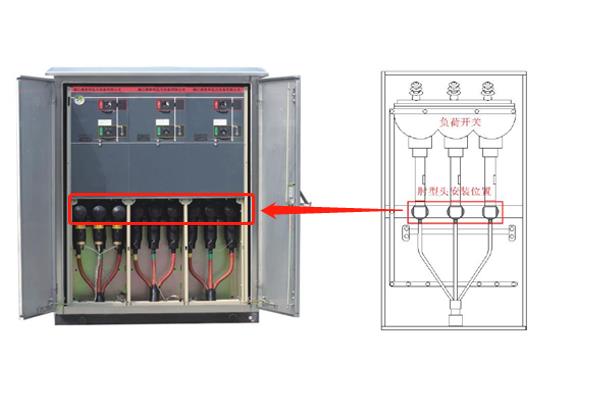

  • 测温终端安装于电缆头连接位置,一体化制造、安装;数据集中器安装于环网柜的二次室,能准确反应电缆头接触面的温度变化曲线。

  • 温度传感器采用感应电压取能。

  • 温度传感器与数据处理终端之间采用无线通讯方式,通讯传输距离大于100米(空旷)。

  • 数据集中器具备数据分析、存储功能,具备异常、故障自动报警功能,告警方式。测温装置可实时采集电缆头的温度,按照设置的时间间隔发送温度数据,当温度超过设定阈值时,立刻启动发送上传温度数据报警。

  • 数据处理终端配置RS485和以太网通讯等接口,满足配电房智能网关之间的通信和接口协议要求。

  • 无线测温终端支持修改波特率,传感器地址等信息,方便调试与日后运行维护。

  • 安装电缆头内芯的温度传感器后,不破坏原有的绝缘性能,安装后电缆头的耐压、局放等绝缘性能满足相关要求。


2.技术参数

  • 温度产探品头数型:接触式无线测温探头。

  • 测温范围:-40~200℃。

  • 分辨率:0.1℃。

  • 精度重复性:±2℃

  • 能量源:工频电场:6~35kV。

  • 数据更新时间:2min。

  • 无线传输距离:100m(空旷环境)。

  • 局放水平:5pC。

  • 工频耐压:39 kV,5min。

  • 冲击电压:95kV。

  • 数据集中器通道:≤24个。

  • 其他功能:环境温湿度监测,采集器电压监测。
