高压电缆精益化管理平台
发布时间:2023-03-19浏览次数:426

高压电缆精益化管理平台采用“两级部署、三级应用”形式的部署于内网环境,满足高压电缆运维管理单位专项工作管控、运维数据管理的业务需求,实现电力公司高压电缆专业大数据的横向集成与纵向贯通,多维度充分挖掘专业大数据在提升电缆线路及通道设备本质安全水平、专业管理效率效益等方面的应用,为高压电缆精益化管理工作提供信息化、智能化支撑,创建支撑“三型两网”战略的高压电缆专业智慧管控体系,实现专业管理规范化、作业标准化、技术差异化、管控信息化、监测立体化、运维智能化,强化设备状态管控力及专业管理穿透力,全面提升电力公司高压电缆专业管理水平。


1.业务架构

基于高压电缆专业精益化管理综合平台的建设目标及业务需求分析,将业务架构划分为电缆资源中心、电缆监控中心、运维检修中心和智能辅助决策中心四个层面。

2.应用架构

基于智能管控平台业务架构的规划,结合前期相关系统建设成果,完善制度标准体系、构件精益运维体系、夯实基础信息管理,将相关业务环节进行整合、汇总,形成应用功能架构。

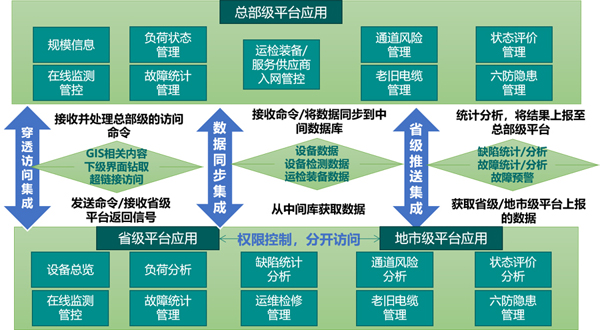

3.数据架构

高压电缆精益化管理平台按照统一模型设计理念,电缆及通道精益化管理的设备设施、挂接关系、运检作业、监控等数据模型与PMS2.0保持一致可共享,另外与OMS系统、在线监测系统等充分合理集成。


4.集成架构

高压电缆精益化管理平台与在线监测系统、OMS系统、PMS2.0、总部级平台等系统集成,实现数据交互与业务融合应用。高压电缆精益化管理平台接口包括穿透访问、数据同步、主动推送三种模式的接口集成。

  • 穿透访问模式支撑总部级平台穿透至各省级平台(地市级应用)进行GIS信息及其他关键细化数据的查询与追溯。

  • 数据同步集成方式支撑总部级平台自动同步各省级平台(地市级应用)专业数据。

  • 主动推送模式支撑省级平台(地市级应用)向总部级平台推送运检业务指标、共性问题决策支撑需求等数据。


5.部署架构

高压电缆精益化管理平台充分整合既有信息化项目的建设成果,合理部署配置服务器、负载均衡,有效整合数据、接入接口等资源,最大限度保证平台功能和数据完善,发挥最大效益。
