变电站的电缆沟一般位于地下部分，空间有限、地势较低、而且与地上部分存在较大的温差，因此电缆沟极容易产生“凝露”现象，对于电力设施产生不利影响。而且，电缆沟环境长期处于潮湿环境，容易产生一氧化碳、甲烷、硫化氢等易燃易爆或有毒有害气体，有较大的安全隐患。
另外，对于电缆沟内的火灾隐患需要及时监测和预警，当有隐患产生时应及时发出报警信息，提醒值班人员提前处理；发生危险时，应立即发出声光报警信号，并且应自动联动摄像机、灭火装置、通风设备等，第一时间对险情进行处理和控制。
山东盛和电子有限公司开发的变电站电缆沟在线监测与火灾报警系统，在变电站的地下电缆沟内安装除湿机、风机、水泵等设备，以及液位传感器、温湿度传感器、测温光纤、烟雾探测器、超细干粉灭火弹等监测和自动灭火设备，在变电站机房安装机柜、控制终端、监测主机、光纤测温主机、声光报警器、显示器、在线监测软件等设备和系统。监测信息可通过内网远程访问，也可以将数据实时上传到上级管理平台。
1.系统功能
变电站电缆沟自动除湿与火灾报警系统的除湿机、风机、水泵设备可设置为“手动”或“自动”模式。手动模式下，通过机房里的控制面板，手动开启或关闭设备。自动模式下，当电缆沟内的湿度超出设定的阈值，可自动联动开启除湿机；当电缆沟内的温度超出设定的阈值，可联动开启风机；当电缆沟内集水坑的水位高于设定值时，可联动开启水泵。当光纤测温系统探测到温度一般异常时，发出一般报警信号，提醒工作人员进一步确认危险；光纤测温系统探测到温度严重异常时，发出重要报警信号，并自动联动关闭通风、除湿设备，启动灭火弹。另外，烟感探测器探测到烟雾、或者灭火弹自行探测到温度异常时，也会自动发出报警信号，并自动启动灭火弹。
2.系统网络构架

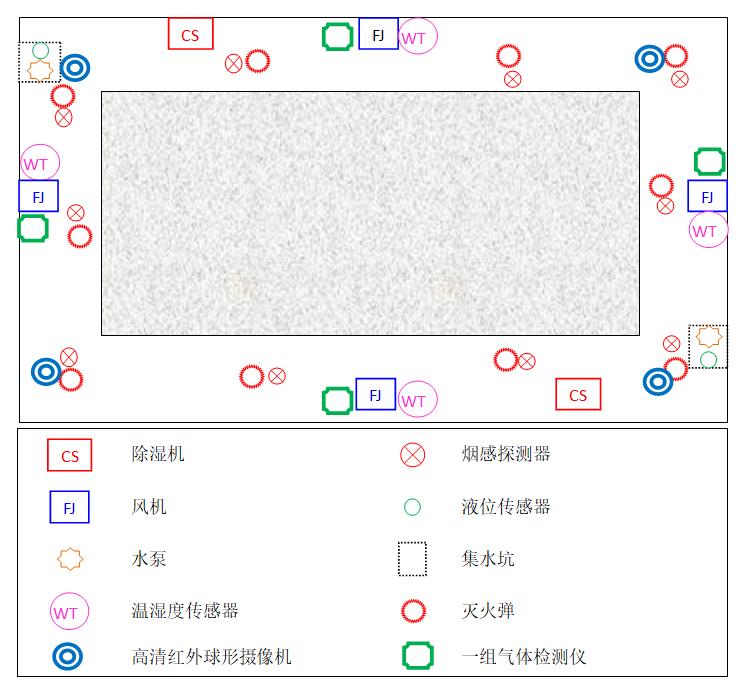

变电站电缆沟自动除湿与火灾报警系统网络架构和空间分布上分为七个系统：视频监控系统、环境监控系统、通风除湿子系统、排水子系统、火灾报警及灭火子系统、供电与控制子系统、以及管理平台子系统。
3.沟内子系统
（1）视频监控系统
为了保证监控的无死角，以及与其他系统的联动性，本项目采用200万像素高清红外球形摄像机，红外距离100米。后台设备配置硬盘录像机，录像存储时间不低于30天。
（2）环境监控系统
检测气体：氧气（O2）、一氧化碳（CO）、硫化氢（H2S）、甲烷（CH4）；
安装方式：壁挂式、管道式、流通式、泵吸式可选；
测量范围：0~30%VOL、0～500ppm、0～500ppm、0~100%LEL；
输出接口：RS-485，国标Modbus信号输出；
防爆标志：ExdIICT6 GB；
防护等级：IP66；
产品特点：背光多参数LCD显示屏，红外摇控器，风机控制器联动。
（3）通风除湿子系统
通风除湿子系统由除湿机、风机、温湿度传感器构成。具体数量根据现场空间计算。
（4）排水子系统
排水子系统包含水泵和液位传感器。
（5）火灾报警子系统
火灾报警子系统由烟感探测器（含输入输出模块）、声光报警器和报警消除按钮构成。
4.供电与控制系统
本系统采用集中供电、集中控制的方式，将隧道内的设备供电和控制全部集中于机房内的控制机柜。
5.管理平台子系统
管理平台子系统分为硬件和软件两部分，硬件部分包括管理主机、显示器、键盘鼠标等，软件部分包括监测管理软件。
