变压器套管在线监测装置
发布时间:2023-10-30浏览次数:301

变压器套管是变压器的重要载流件和主绝缘部件,变压器内部的高低压绕组引出线必须穿过绝缘套管引到外部与母线连接。 套管不仅起着对地绝缘作用,而且担负着固定导线的作用,在变压器运行中长期承受高压负载电流,因此套管的绝缘状态是否可靠事关变压器安全运行。

变压器套管在线监测装置,实现对主变的高压侧三相套管和低压三相套管的绝缘状态在线监测。装置由末屏适配器、末屏电流引下线、零磁通互感器CT、电流监测电路、PT电压监测模块、IED主机组成。在末屏接口上安装有接地保护功能的末屏适配器,在主变下方安装末屏引下装置箱,箱体内汇集三相套管的末屏电流信号,同时箱体内装有穿心测量方式的零磁通电流互感器和电流监测电路,实现末屏电流的数据采集。

变压器套管在线监测装置结构示意图

系统结构图

产品特点

  • 在末屏安装集成式末屏传感器,实时监测压器套管绝缘状态、介质损耗因数、电容量、泄漏电流和套管局部放电特征、局部放电量、放电次数等;

  • 在高压套管取油口安装氢气-油温-油压三量融合传感器,实时监测压器套管油状态参量、油压、油温、油位;

  • 实时监测 H4含量、H2含量、H2变化率;

  • 采用集成式末屏传感器,实现介损和局放信号的同步采集,安装方便快捷;

  • 系统介质损耗因数测量误差精度高,介损测量误差不超过±(标准读数×1%+0.001),相对标准偏差小于0.3%;

  • 系统抗干扰能力强,在强磁场和不同负荷变化条件下的测量准确性高、稳定性好;

  • 集成式末屏传感器不改变原有套管末屏接地方式,接地线无需下引,保证末屏就近可靠接地;

  • 集成式末屏传感器的特制合金金属外壳具备良好的抗电磁干扰性能;

  • 集成式末屏传感器防护级达IP68,保证末屏良好密封,耐候性能好;

  • 支持多种通讯方式,支持RS485,GPRS无线等多种通讯方式;

  • 系统硬件采用模块化设计,便于维护、调试、生产。

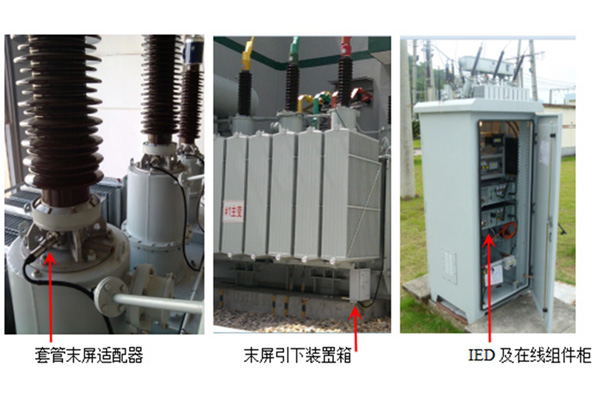

安装示意图

主要技术参数

  • 工作电源:AC220V±15%,50Hz

  • 功耗:≤25 W

  • 工作温度范围:-40 ℃~+80 ℃

  • 采集周期:30秒

  • 监测参数:泄漏电流、母线电压、介质损耗因数、电容量、套管油温、套管油压、套管氢气含量等

  • 报警参数:介质损耗因数、电容量、油温、油中氢气含量、油压等

  • 通讯方式:RS485, 无线,61850

  • 防护等级:IP 66

  • 介质损耗因数测量误差:≤ ±(标准读数×1%+0.001)

  • 介质损耗测量范围:≤ 0.1%~30%

  • 等值容量和精度:100PF~0.05uF; ±(标准读数*1%+1pF)

  • 母线电压:35kV-1000kV;≤ ±0.2%读数

  • 系统频率:45~65Hz;±0.01Hz

  • 末屏泄漏电流测量范围:3mA~1000 mA

  • 末屏泄漏电流测量精度:±(标准读数*1%+0.1mA)

  • 测量油温度:-40℃~120℃,±1℃

  • 测量由压力:10kPa~400KPa, 0.5%FS(全温区)

  • 氢气(固态钯合金氢气传感器):0~5000ppm
